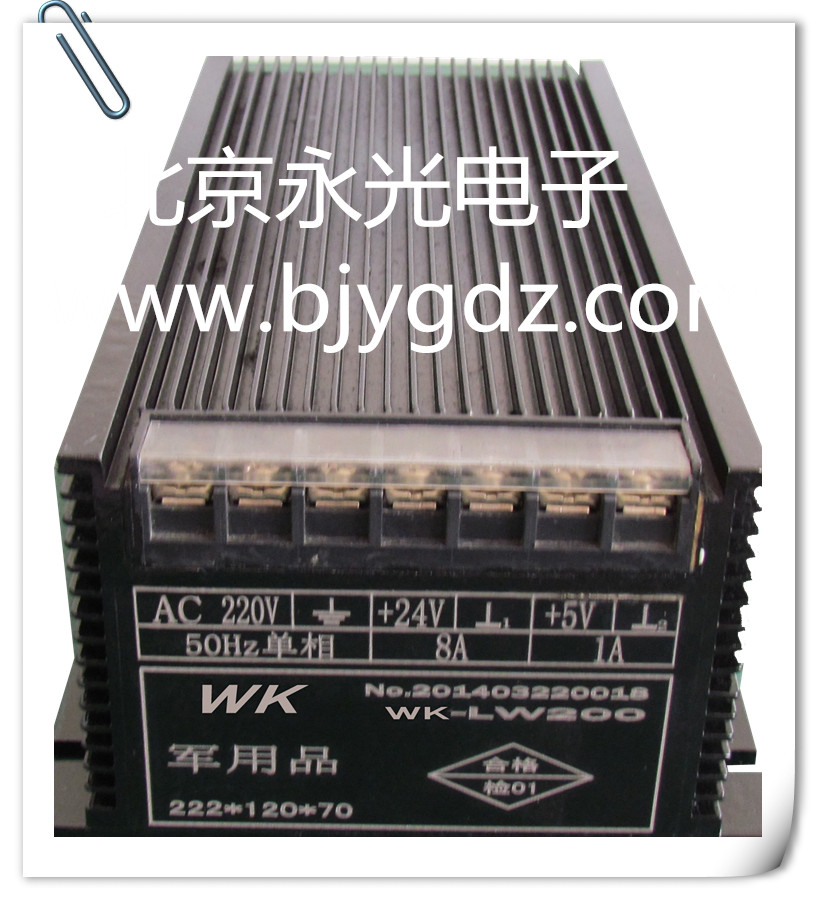

WK-LW200开关电源



WK-LW一体化模块电源-200W.rar

WK-LW200开关电源
输入电压AC220V±20%，50Hz
特    长
低噪声，体积小，重量轻，宽电压范围，良好的电磁兼容技性
典型应用

军工兵器，潜艇舰船，雷达侦测，高可靠、高效率电源系统等


工作环境温度

商业级：0℃~+50℃        工业级：-25℃~+50℃    军用级：-40℃~+55℃

安全参数
绝缘电阻
输出对外壳、输出对输出：DC500V，≥200MΩ
耐压强度
输入对外壳、输入对输出：AC1500V，1min，泄漏电流＜10mA

可实现保护
过热保护     过压保护     短路保护     过流保护

电参数     (测试环境温度25℃±5℃)

效    率
最高可达95%
输入电压
AC220V±20%
频    率
50Hz
输出电压
DC24V
DC5V
输出电流
8A
1A
输出功率
160W

电压精度
≤1%或100mV(取大值)

电压调整率
≤0.5%或100mV(取大值)

电流调整率
≤1%或100mV(取大值)

纹    波
Vrms≤0.1%或10mV(取大值)
Vrms≤0.1%或10mV(取大值)
Vp-p≤1%或100mV(取大值)
Vp-p≤1%或100mV(取大值)
端    子
1
2
3
4
5
6
7
(面向端子
从左到右)
AC220V
+24V
⊥1
+5V
⊥2
50Hz单相
8A
1A
